滤波电能优化

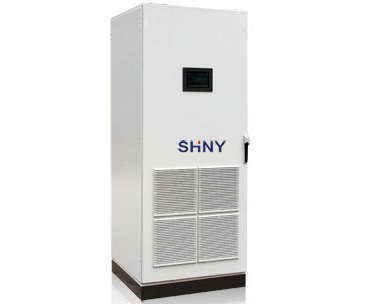

SAHF400A-400/4L有源滤波

● 产品类别:APF滤波谐波保护

● 生产厂家:能驭电气

● 简略描述:

  产品概述: SAHF系列有源电力滤波器主电路为IGBT功率变换器,采用基于瞬间无功功率理论的检测技术,自动跟踪电网谐波变化,具有高度可控性与快速响应性。克服了传统无源...


产品概述:
    上海能驭电气(SDR系列)有源电力滤波器主电路为IGBT功率变换器,采用基于瞬间无功功率理论的检测技术,自动跟踪电网谐波变化,具有高度可控性与快速响应性。克服了传统无源滤波器的滤波效果差、容易发生谐振、只能滤除固定谐波的缺点,对各种快速瞬变的冲击性负荷均能起到良好的滤波和补偿效果。
       SAHF系列第3代有源滤波器是原一体式有源滤波器的技术升级产品。SAHFF系列有源滤波器采用军工级控制芯片,计算能力及抗干扰性极强,可实现一个控制器集中控制多台有源滤波器并联工作,采用自适应电流平均值控制算法并结合LCL拓扑结构,克服了传统的滞环电流控制由于开关频率变化所带来的输出频谱范围宽、滤波较困难、高频谐波会干扰电网等缺点。
产品特点:
    ★卓越的滤波能力:谐波滤除率大于97%;
    ★控制系统采用军工级FPGA芯片:超强运算能力;
    ★高可靠性并机方式:同一个控制器集中控制、模块之间无环流;
    ★三电平结构:输出平滑、装置损耗低;
    ★积木扩展式(抽屉式)安装结构:扩容维护方便;
    ★所有数据均采用光纤通讯:抗干扰能力强;
    ★自适应控制算法:适应任何系统阻抗变化;
    ★各次谐波电流输出可限幅:可与无源滤波器配合滤波滤除同一次谐波;
    ★高品质品牌元器件:原装进口德国英飞凌IGBT模块、瑞士concept驱动、美国xilinx主控制器芯片、美国avago光纤;
    ★产品型号齐全,有380V、690V全系列容量产品,可覆盖各个行业;
使用环境:
    ▲安装方式:室内安装,固定方式(可选)、电缆进线方式(可选)
    ▲环境温度:-15℃~+45℃
    ▲存储温度:-20℃~55℃
    ▲相对湿度:最大95%,无凝露
    ▲海拔高度:安装海拔小于2500米(高海拔需降容或定制)
产品主要技术参数:



额定电压(V) AC400±10%或690±10%
工作频率(Hz) 50±5%
接线方式 三相三线/三相四线
额定滤波电流 50 100 150 200 300 400 500
CT的要求 需要3个CT,5VA,CT二次侧电流为5A
滤波范围 2~51次谐波(可以选择性滤波,各次谐波补偿可分别设定)
滤波程度 选定的每次谐波可任意进行幅值滤波补偿设定
滤波效果 >97%
无功补偿 内置谐波补偿、无功补偿、不平衡补偿等多种补偿功能,用户可自行设定选择补偿功能
响应时间 5ms
有功功率损耗 <3% 额定模块功率下
过载能力 120%,1分钟
多台运行方式 并联运行(单母线不超过20台)



开关频率 平均20kHz
控制算法 具有自适应能力的频域筛选矢量补偿算法
控制器 全FPGA控制器
通信功能 采用Modbus远程通讯协议,通信接口RS485/232和CAN总线
控制连接 光纤,或电气连接



外形尺寸 1000(宽)×800(深)×2200(高)
防护等级 IP20或按用户要求定制
颜色 强迫风冷
整体结构 落地式
安装方式 室内安装,固定方式可选、电缆进线方式可选
操作显示 LCD液晶操作显示屏,实时记录、显示设备运行数据
适用范围:
  SAHF(SDR)系列有源电力滤波产品已经广泛运行在科研机构、轨道交通、数据中心、医院、高档办公楼、体育场馆、音乐剧场、机场、化工、港口、发电、冶金等20多个行业领域。
